Redoutez-vous qu'une infiltration ne vienne ruiner votre investissement vert à cause d'une mauvaise conception ? Notre expertise détaille la FLL norme toit végétalisé étanchéité règle pour garantir la conformité de vos projets de végétalisation extensive ou intensive. Vous découvrirez les exigences de charge structurelle, les tests d'étanchéité obligatoires et les secrets d'un drainage performant pour sécuriser durablement votre bâti.
- Fll et dtu 43.1 : comprendre le cadre réglementaire
- Classification technique des toitures selon l'usage
- Anatomie du complexe de végétalisation conforme
- Comment optimiser la gestion des eaux pluviales ?
- Sécurisation des points singuliers et zones stériles
- Calcul des charges et résistance aux forces naturelles
- Biodiversité et synergie avec le photovoltaïque

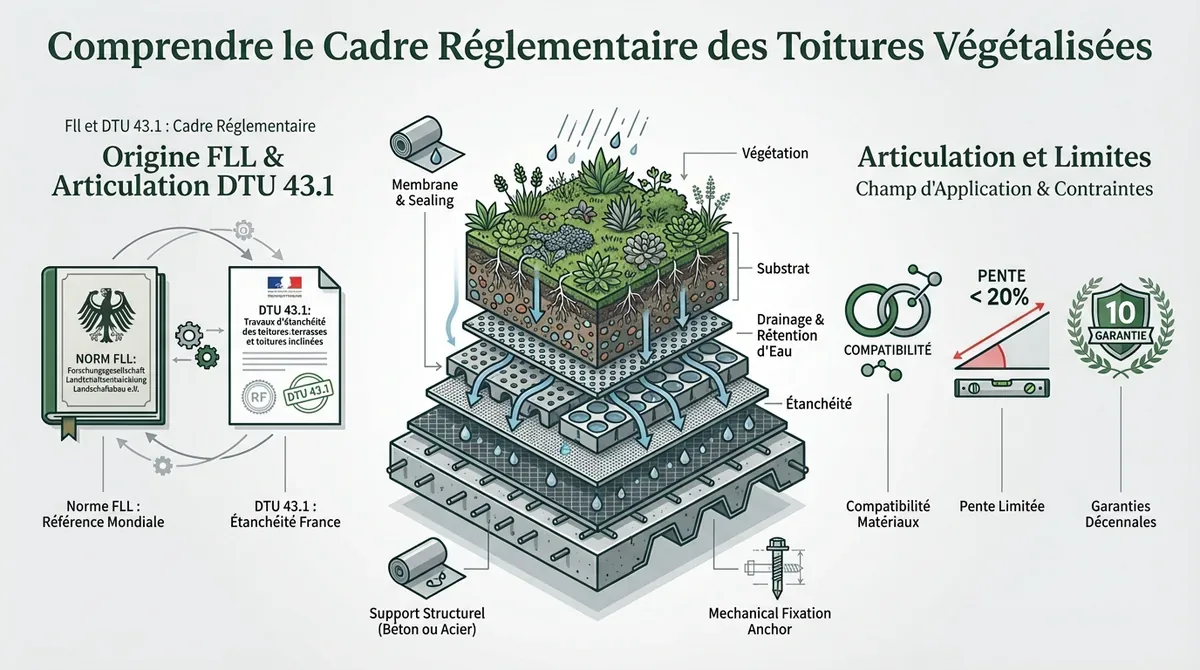

Fll et dtu 43.1 : comprendre le cadre réglementaire
Après avoir planté le décor des enjeux écologiques, il est temps de se pencher sur les textes qui régissent techniquement nos toitures.
Origine et autorité de la norme Fll
La FLL est née en Allemagne. C'est aujourd'hui la référence mondiale pour la végétalisation. Elle définit précisément les standards de qualité attendus.
Ces directives influencent directement les normes européennes actuelles. Elles servent de base aux certifications techniques. Les experts s'y réfèrent pour garantir la pérennité. C'est un gage de sérieux indéniable.
La rigueur allemande assure une sécurité maximale pour les ouvrages. Les assureurs apprécient particulièrement ce cadre normatif strict.
Articulation avec le dtu 43.1 français
Le DTU 43.1 gère l'étanchéité des toitures-terrasses en France. Il collabore avec les règles professionnelles de l'Adivet. Cette synergie évite les malfaçons graves.
Les points de convergence technique assurent une mise en œuvre fluide. L'étanchéité doit rester parfaitement hermétique sous le substrat.
- Priorité au DTU pour l'étanchéité pure.
- Rôle de l'Adivet pour le complexe végétal.
- Importance de la compatibilité chimique.
Champ d'application et limites de validité
Les textes définissent précisément les supports admissibles. Le béton reste le plus courant. L'acier nécessite des calculs de charge spécifiques.
La pente du toit limite parfois l'usage. Au-delà de 20 %, des dispositifs anti-glissement deviennent obligatoires. La hauteur du bâtiment influence aussi les choix techniques. La prise au vent augmente rapidement.
Chaque projet doit vérifier sa conformité avant le démarrage. Un non-respect de ces limites annule souvent les garanties décennales.
Classification technique des toitures selon l'usage
Une fois le cadre légal posé, voyons comment ces normes se traduisent concrètement selon vos objectifs paysagers.
Végétalisation extensive pour entretien minimal
Le système extensif utilise principalement des sédums et des mousses. Ces plantes résistent à des conditions extrêmes. Elles demandent très peu d'eau après l'installation.
Le poids réduit est l'atout majeur de cette solution. Elle convient parfaitement aux structures légères ou aux rénovations. La surcharge reste limitée pour la charpente existante. C'est l'option la plus économique actuellement.
L'aspect esthétique évolue au fil des saisons. Le tapis végétal change de couleur selon la météo.
Systèmes semi-intensifs et diversité paysagère
Ici, on intègre des vivaces et des petits arbustes. La palette végétale devient beaucoup plus riche et variée. Le rendu visuel est plus luxuriant.
Le substrat doit être plus épais pour nourrir ces espèces. Un système d'arrosage automatique est souvent conseillé. Cela garantit la survie des végétaux.
| Type | Épaisseur substrat | Poids moyen | Entretien |
|---|---|---|---|
| Extensif | Jusqu'à 150 mm | 100 - 200 kg/m² | Minimal (+) |
| Semi-intensif | 150 à 300 mm | 200 - 350 kg/m² | Modéré (++) |
| Intensif | Plus de 300 mm | Plus de 350 kg/m² | Fréquent (+++) |
Toitures intensives et jardins suspendus
On parle ici de véritables parcs sur les toits. Les arbres et les pelouses y trouvent leur place. L'accès au public est souvent prévu.
La structure porteuse doit supporter des charges colossales. Le calcul du poids à saturation est une étape vitale. Les fondations du bâtiment sont dimensionnées en conséquence. Rien ne doit être laissé au hasard.
L'entretien est comparable à celui d'un jardin au sol. Il faut prévoir des accès pour le matériel de jardinage.
Anatomie du complexe de végétalisation conforme
Derrière la beauté des plantes se cache une ingénierie multicouche indispensable à la survie du bâti.
Barrière anti-racines et intégrité de la membrane
La protection contre les racines est le premier rempart. Elle empêche la perforation de l'étanchéité par les radicelles. C'est une sécurité fondamentale pour l'immeuble.
La barrière doit résister à la pénétration racinaire selon la norme ANSI/GRHC/SPRI VR-1 2011. La vérification s'effectue par arrosage, inondation ou conductivité électrique.
La norme ANSI/GRHC/SPRI VR-1 liste les membranes compatibles. Certaines intègrent directement un agent chimique répulsif. D'autres utilisent une barrière physique en polyéthylène haute densité. Le choix dépend du type de végétation prévu.
Une membrane percée signifie une fuite assurée à court terme. Pour éviter cela, demandez un Devis étanchéité gratuit avant vos travaux.
Performance des couches de drainage et filtration
Le drainage évacue l'excès d'eau vers les sorties. Il utilise souvent des plaques alvéolaires en plastique recyclé. Ces plaques conservent aussi une réserve utile.
Le géotextile filtrant sépare le substrat du drainage. Il évite que les particules fines ne bouchent le système. Sans lui, le colmatage rendrait le toit lourd et dangereux. La perméabilité doit rester constante.
L'assemblage doit être réalisé avec un recouvrement suffisant. Cela empêche toute intrusion de terre dans les évacuations.
Sélection du substrat selon la porosité
Le substrat n'est pas de la simple terre végétale. Il mélange des éléments minéraux comme la pouzzolane ou l'argile. La part organique reste minoritaire.
| Type de Toit | Épaisseur Substrat |
|---|---|
| Extensif | Jusqu'à 150 mm |
| Semi-intensif | 150 mm à 300 mm |
| Intensif | Plus de 300 mm |
La porosité garantit l'oxygénation des racines et le drainage. Un bon indice de perméabilité évite la stagnation d'eau néfaste. Le mélange doit aussi retenir les nutriments nécessaires. C'est un équilibre technique très précis.
Un substrat inadapté se tasse et perd ses capacités. Il faut exiger des fiches techniques certifiées par le fournisseur.
Comment optimiser la gestion des eaux pluviales ?
Maîtriser le complexe est une chose, mais savoir comment il réagit sous un déluge en est une autre.
Calcul du coefficient de ruissellement et rétention
Le coefficient de ruissellement mesure la part d'eau évacuée. Plus il est bas, plus le toit retient les précipitations. C'est un indicateur de performance hydrique selon le protocole FLL B4.
L'épaisseur du substrat joue un rôle majeur dans le stockage. Une couche épaisse absorbe davantage lors des orages violents. Cela soulage les réseaux d'assainissement. Le calcul doit intégrer la saturation maximale.
Nous utilisons des critères précis pour évaluer l'efficacité de votre installation :
- Méthode de calcul de l'abattement via simulation de pluie intense.
- Impact de la pente sur la rétention (maximum 17 %).
- Influence de la porosité du substrat sur le débit de pointe.
Dispositifs d'évacuation et de trop-plein
Les avaloirs doivent rester accessibles. Leur dimensionnement dépend de la surface totale du toit. Les dalots périphériques facilitent le transit horizontal de l'eau sous le substrat.
Attention, les évacuations à débit contrôlé sont interdites. L'eau doit pouvoir s'écouler librement en cas de saturation extrême. Un trop-plein de sécurité est indispensable pour éviter les débordements. La sécurité du bâtiment en dépend.
Les grilles de protection empêchent les feuilles de boucher les conduits. Un entretien régulier évite bien des soucis d'infiltration.
Valorisation des eaux pour le refroidissement urbain
L'évapotranspiration des plantes rafraîchit l'air ambiant de manière naturelle. C'est une arme efficace contre les îlots de chaleur. La température en ville diminue sensiblement grâce à ce processus.
Le cycle de l'eau local retrouve un fonctionnement plus naturel. L'humidité rejetée favorise un microclimat bénéfique pour les habitants. Les bénéfices hydriques dépassent le simple cadre du bâtiment. C'est une démarche écologique globale et cohérente.
Chaque mètre carré végétalisé contribue à la résilience urbaine. Les mairies encouragent d'ailleurs fortement ces installations durables pour limiter la surchauffe des surfaces minérales.
Sécurisation des points singuliers et zones stériles
Pour que ce système perdure, il faut porter une attention maniaque aux zones où le risque de fuite est maximal.
Règles de mise en œuvre des relevés d'étanchéité
Les relevés doivent monter à 15 cm au-dessus du substrat. Cette hauteur évite les infiltrations lors de fortes pluies. C'est une règle d'or du DTU pour la FLL norme toit végétalisé étanchéité règle.
Une protection mécanique est nécessaire contre les coups d'outils. Lors de l'entretien, un accident est vite arrivé sur la membrane. Des profilés métalliques ou des dalles protègent ces zones sensibles. La pérennité de l'ouvrage est en jeu.
Les angles rentrants et sortants exigent un soin particulier. Une soudure mal faite et c'est la catastrophe assurée.

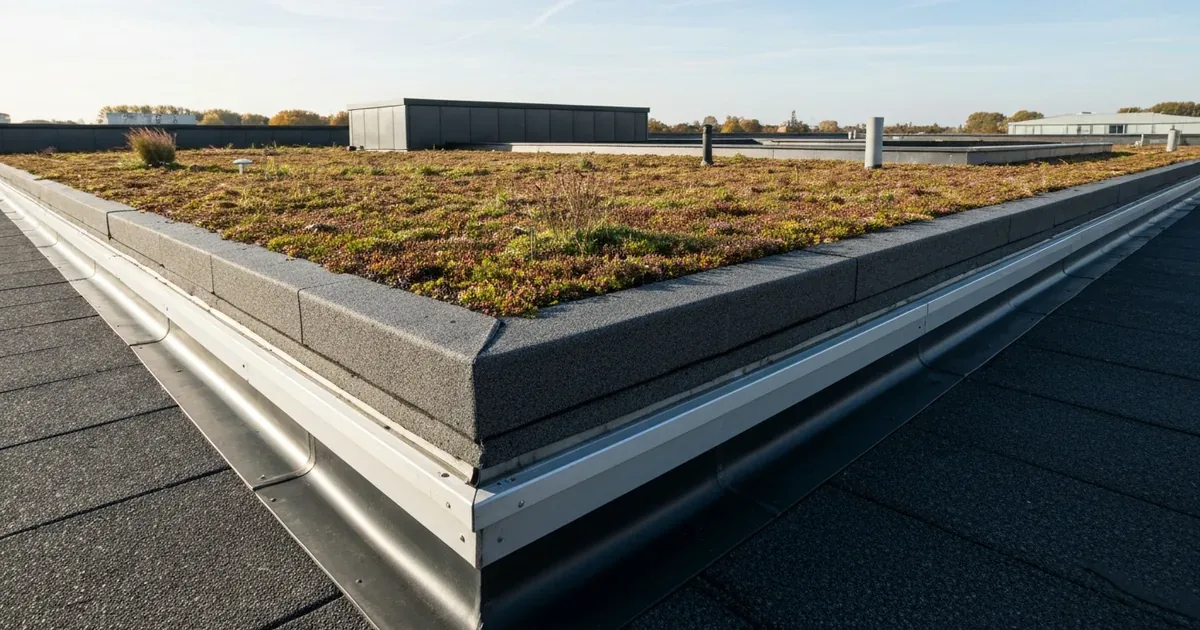

Aménagement des zones stériles obligatoires
La zone stérile est une bande de gravillons sans végétation. Elle entoure les émergences et les bords du toit. Son rôle est purement technique pour protéger l'ouvrage.
La largeur réglementaire est fixée à 50 cm minimum. Cela permet de limiter la propagation d'un éventuel incendie. Elle facilite aussi l'accès aux relevés pour les inspections. C'est une obligation sécuritaire non négociable.
Les dalles sur plots peuvent remplacer le gravillon pour circuler. Cela offre un aspect plus propre et structuré à l'ensemble du projet de végétalisation.
Accessibilité pour la maintenance annuelle
Entretenir un toit végétalisé demande des passages réguliers. Il faut prévoir des chemins de circulation sécurisés. Les techniciens doivent travailler sans risque de chute sur la surface.
Les garde-corps ou les lignes de vie sont obligatoires. La protection collective est toujours privilégiée par la réglementation actuelle. Le personnel doit pouvoir accéder aux points d'eau facilement. La sécurité au travail est une priorité absolue.
Nous préconisons de suivre scrupuleusement ces éléments de contrôle pour garantir la longévité de votre installation :
- Points de contrôle annuels (drains, végétation, étanchéité).
- Équipements de sécurité requis (harnais, garde-corps).
- Fréquence des interventions conseillée (minimum deux fois par an).
Calcul des charges et résistance aux forces naturelles
Au-delà de l'eau, le poids et le vent sont les deux ennemis invisibles que votre structure doit dompter.
Évaluation du poids à saturation d'eau
Le poids mort ne suffit pas pour le calcul. Il faut considérer le substrat gorgé d'eau au maximum. C'est la charge utile réelle pour l'ingénieur.
Le poids doit être calculé au point de saturation en eau (CME). Référez-vous au protocole ASTM E2397 pour une évaluation précise des charges structurales.
Le protocole ASTM E2397 encadre cette mesure de manière rigoureuse. La végétation prend du poids en grandissant, surtout les arbustes. Il faut anticiper cette évolution sur vingt ans minimum. La structure ne doit jamais fléchir sous l'effort.
Une erreur de calcul peut entraîner des fissures structurelles. Consultez un expert pour valider vos plans de charge. Obtenez un Devis étanchéité gratuit pour sécuriser votre projet.
Résistance au soulèvement par le vent
Le vent peut arracher le complexe de végétalisation. Les forces de succion sont particulièrement fortes sur les bords. La norme ANSI/SPRI RP-14 définit les résistances.
Le lestage par le poids du substrat est souvent suffisant. Dans les zones très exposées, des fixations mécaniques complémentaires s'imposent. On peut aussi utiliser des filets de maintien spécifiques. La sécurité des passants en bas est cruciale.
Les toits très hauts subissent des pressions aérodynamiques énormes. Chaque élément doit être solidement ancré pour éviter tout envol.
Contraintes sismiques et stabilité structurelle
La masse végétale influence l'inertie du bâtiment. En zone sismique, ce poids supplémentaire modifie le comportement. Les calculs de stabilité doivent intégrer ce paramètre.
Les ingénieurs utilisent des modèles numériques pour simuler les secousses. La répartition des charges doit être la plus homogène possible. Cela évite les effets de torsion dangereux pour l'édifice. La conformité aux Eurocodes est ici obligatoire.
Une toiture bien conçue ne doit pas fragiliser la structure. La sécurité des occupants reste l'objectif premier de toute installation.
Biodiversité et synergie avec le photovoltaïque
Terminons sur une note d'avenir en mariant nature et énergie pour des bâtiments vraiment intelligents.
Conception de toitures biosolaires performantes
Combiner panneaux solaires et plantes est une idée brillante. Les végétaux refroidissent l'air autour des cellules photovoltaïques. Cela booste leur rendement électrique de façon notable.
Il faut laisser un espace suffisant sous les panneaux. La lumière doit atteindre les plantes pour assurer leur croissance. Le choix des espèces doit privilégier celles qui aiment l'ombre partielle. C'est un écosystème technologique très efficace.
L'entretien devient double mais reste rentable sur la durée. L'investissement initial est compensé par les gains d'énergie produits. C'est le futur de la construction durable.
Stratégies pour favoriser la faune locale
Le toit devient un refuge pour les insectes pollinisateurs. Utiliser des espèces indigènes est la meilleure stratégie possible. On crée ainsi de véritables corridors écologiques urbains.
L'ajout de nichoirs ou de zones de sable aide la faune. Les oiseaux et les abeilles solitaires y trouvent un abri. La biodiversité s'installe rapidement. C'est une satisfaction quotidienne pour les observateurs.
Évitez les pesticides pour préserver cet équilibre fragile. Un jardin sain s'auto-régule souvent très bien tout seul.
Conformité re2020 et labels environnementaux
La RE2020 impose des standards de performance environnementale élevés. La toiture végétalisée aide à atteindre ces objectifs ambitieux. Elle améliore le bilan carbone global du projet.
La Loi Climat et Résilience renforce ces obligations constructives. Les certifications comme BREEAM ou HQE valorisent énormément ces espaces verts. C'est un atout majeur pour la valeur patrimoniale du bâtiment. Les investisseurs y sont très sensibles.
Anticiper ces réglementations permet de construire des ouvrages durables. C'est un choix gagnant pour l'environnement et pour votre portefeuille.
Maîtriser la conformité FLL et le DTU 43.1 garantit l'étanchéité, la portance structurelle et la sécurité incendie. Validez dès maintenant vos calculs de charge et vos barrières anti-racines pour pérenniser votre investissement écologique. Un projet aux normes est le gage d'un patrimoine valorisé et durable.
FAQ
Quelles sont les conditions techniques pour installer une toiture végétalisée selon la norme FLL ?
Pour garantir la conformité de votre projet, le bâtiment doit impérativement être de construction incombustible. La structure ne doit pas dépasser une hauteur de 46 mètres par rapport au sol et la pente du toit est limitée à 17 % maximum. Nous précisons également que les couvertures existantes de type asphalte et gravier (multicouche) ne sont pas admissibles pour ce type d'aménagement.
Il est essentiel de consulter le service incendie local dès la phase de planification. Pour les supports en pontage métallique, une pente minimale de 3 % est requise afin d'assurer l'évacuation efficace des eaux et la pérennité de l'ouvrage.
Comment garantir l'étanchéité et la résistance aux racines de mon toit vert ?
L'intégrité de la membrane est une priorité absolue. Avant la pose du couvert végétal, nous procédons à une vérification rigoureuse de l'étanchéité par arrosage, inondation ou conductivité électrique. Une barrière anti-racines conforme à la norme ANSI/GRHC/SPRI VR-1 est obligatoire pour empêcher toute perforation du système d'étanchéité par les radicelles ou les rhizomes.
Le complexe doit inclure plusieurs couches techniques superposées : la membrane, la barrière anti-racines, un système de rétention d'eau, une couche de drainage, un filtre, et enfin le substrat de croissance. Ces composants doivent présenter une compatibilité chimique totale pour éviter toute détérioration prévisible du bâti.
Quelle est la largeur réglementaire de la zone stérile autour du parapet ?
Conformément aux règles de sécurité incendie, vous devez prévoir une zone libre de végétation d'une largeur minimale de 500 mm entre le parapet et le début du tapis végétal. Cette bande technique doit être recouverte de matériaux incombustibles drainants, tels que des dalles de béton ou du lest minéral (gravillons).
Cette zone stérile remplit un double rôle : elle sert de coupe-feu pour limiter la propagation des flammes et facilite l'accès pour les opérations de maintenance annuelle. De plus, le parapet doit présenter une hauteur minimale de 150 mm au-dessus du niveau du substrat ou du lest pour assurer une protection optimale.
Comment calculer la charge structurelle pour une toiture végétalisée ?
Le calcul de la structure doit impérativement prendre en compte le poids du complexe de végétalisation à saturation maximale d'eau. Pour vos calculs d'ingénierie, une valeur de densité du substrat de 2000 kg/m³ peut être utilisée comme référence, conformément au protocole ASTM E2397.
Nos experts intègrent également les charges vives dans l'étude structurelle, incluant la neige, la glace, le poids de la végétation à maturité ainsi que l'équipement d'entretien. En zone sismique, l'évaluation de la stabilité doit être effectuée selon deux scénarios : avec et sans le poids du toit saturé d'eau.
Quelles sont les différences entre les systèmes extensifs, semi-intensifs et intensifs ?
La classification repose principalement sur l'épaisseur du substrat et le type de végétation :
- Toit extensif : Substrat jusqu'à 150 mm, idéal pour les sédums et un entretien minimal.
- Toit semi-intensif : Substrat entre 150 mm et 300 mm, permettant d'accueillir des vivaces et petits arbustes.
- Toit intensif : Substrat supérieur à 300 mm, conçu pour des jardins suspendus avec arbres et pelouses.
Comment est gérée l'évacuation des eaux pluviales sur un toit végétalisé ?
Le drainage s'effectue verticalement à travers le substrat, puis horizontalement le long de la membrane vers les points d'évacuation. Il est formellement interdit d'utiliser des avaloirs à débit contrôlé ; l'eau doit pouvoir s'écouler librement vers des dalots périphériques ou des trop-pleins de sécurité pour limiter l'accumulation à 150 mm maximum.
Le calcul de la charge hydraulique doit être réalisé comme pour une toiture classique. Ce système permet non seulement de protéger le bâtiment contre les infiltrations, mais participe aussi au rafraîchissement urbain grâce à l'évapotranspiration des plantes, favorisant ainsi un microclimat bénéfique.
